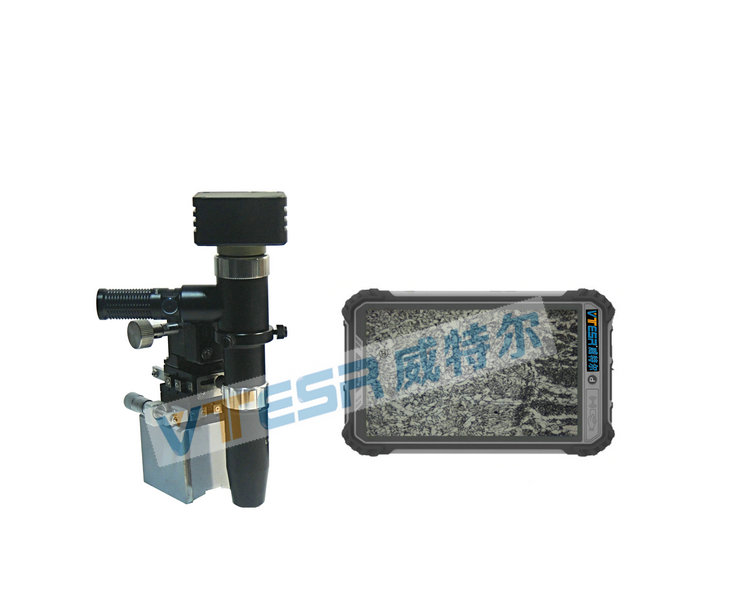

JXD-500现场金相显微镜
JXD-500现场金相显微镜

类别:现场金相显微镜

JXD-500现场金相显微镜适用于电站锅炉、管道、压力容器及各种大型铸锻件的现场非切割性金相分析仪器。目前广泛应用在锅检所(特检院)、电厂、化工、航空航天、造船、汽轮机,机械制造,钢、铁铸造等行业金相检验不可缺少的检测设备仪器。
产品说明

产品用途:

用于电站锅炉、管道、压力容器及各种复杂环境下的现场金相检测和分析,具有制样快速、携带方便、自带电源、磁性强大、无线传输、图像清晰、自由旋转等基本功能,适用于航空制造、机械制造、车辆制造、锅炉及压力容器的制造及检验、石油化工、铁路、造船、电厂、电站、设备安装、大型模具、质量监督、理化试验室等行业 。


仪器特点:

全套仪器自带微型电源,设计紧凑,方便携带,适合高空作业,能适应现场复杂环境,仪器主机能360度自由旋转;

现场快速制样,5分钟以内完成打磨和抛光,无需砂纸无需电解,便携式抛磨仪无极调速能正反转,无需现场交流供电;

无限远光路系统,超大景深,即使现场制样不平整倾斜15度角,图像任然清晰,带粗微调结构调焦系统,调焦迅速便捷;

显微镜带有磁性底座和万向磁性支架,可固定于任何形状的曲面和平面,显微镜可前后左右移动,也可在三维空间自由旋转。


技术参数:

光学系统:无限远色差校正光学系统

大视野目镜:WF10X(Φ18mm)

长距金相物镜:超大景深物镜10X,WD16.0,景深不低于4.0um

超大景深物镜20X,WD10.5,景深不低于2.5um

超大景深物镜50X,WD5.10,景深不低于1.8um

光学总放大倍数:100×-500×

磁力底座:底部带V型槽,磁力强大,即使倒吸于天花板表面也不会跌落,吸附于竖立面不会自滑

移动行程:X轴行程≥10mm、Y轴行程≥10mm、z轴行程≥22mm

照明方式:采用节能环保LED光源,亮度大小无极调节,连续工作时间不低于40小时

摄像装置:索尼芯片500万摄像装置,WIFI无线传输

金相软件:正版金相分析软件

打磨配套:进口便携式抛磨仪,专用抛磨辅料等
