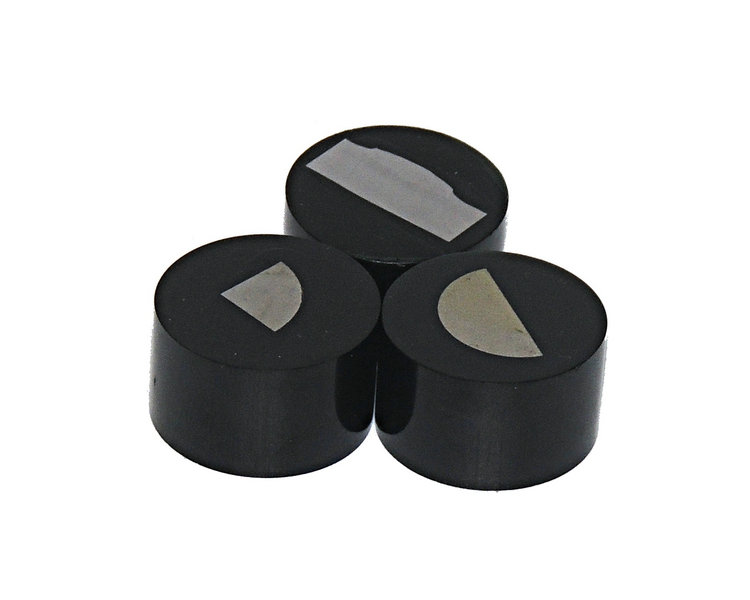

编号

材 料

状态

组 织

说 明

1

工业纯铁

退火

铁素体

白色等轴多边形晶粒为铁素体，深色线为晶界

2

20钢

退火

低碳钢平衡组织

白色晶粒为铁素体，深色块状为珠光体，高倍可见珠光体中的层状结构

3

45钢

退火

中碳钢平衡组织

同上，但珠光体增多

4

65钢

退火

高碳钢平衡组织

占大部分的深色组织为珠光体，白色为铁素体

5

T8钢

退火

共析钢平衡组织

组织全部为层状珠光体，它是铁素体和渗碳体的共析组织

6

T12钢

退火

过共析钢平衡组织

基体为层状珠光体，晶界上的白色为二次渗碳体

7

亚共晶白口铁

铸态

变态莱氏体+珠光体

基体为黑白相间分布的变态莱氏体，黑色树枝状为初晶奥氏体转变成的珠光体

8

共晶白口铁

铸态

变态莱氏体

白色为渗碳体（包括共晶渗碳体和二次渗碳体），黑色圆粒及条状为珠光体

9

过共晶白口铁

铸态

变态莱氏体+渗碳体

基体为黑白相间分布的变态莱氏体，白色板条状为一渗碳体

编号

材 料

状态

组 织

说 明

10

T8钢

正火

索氏体

索氏体是细珠光体，片层间距小

11

T8钢

快冷正火

屈氏体

屈氏体为极细珠光体，光学显微镜下难以分辨其层状结构，灰白色块状、针状为淬火马氏体。

12

65Mn

等温淬火

上贝氏体

羽毛球为上贝氏体，基体为索氏体或淬火马氏体和残余奥氏体。

13

65Mn

等温淬火

下贝氏体

黑色针状为下贝氏体，白色基体为淬火马氏体和残余奥氏体。

14

20钢

淬火

低碳马氏体

成束的板条状为低碳马氏体

15

T12

淬火

高碳马氏体

深色针片状组织为马氏体，白色为残余奥氏体

16

45钢

淬火

中碳马氏体

黑色针叶状互成120度夹角的针状马氏体，其余为板条状马氏体

17

T10钢

球化退火

球化体

基体为铁素体，白色颗粒状为渗碳体。

18

GCr15

淬火及回火

回火屈氏体

黑色点状，颗粒状为碳化物，其余为有一定饱和碳的铁素体。

19

GCr15

淬火及回火

回火屈氏体

颗粒状为碳化物，其余这铁素体

20

T12

正火

正火组织

白色呈针状、细网络状分布的为渗碳体，其余为片层状珠光体。

21

15钢

渗碳后退火

渗碳组织

表层为过共析组织（网状渗碳体+珠光体），由表向内含碳量逐渐减少，铁素体增多。

22

45钢

渗硼

渗硼组织

表层为硼化物层（呈锯齿状）和过渡层，心部为45钢基体组织。

23

40Cr

软氮化

软氮化组织

表层为白亮色的氮化合物和含氮的扩散层，心部为40Cr基体组织

编号

材 料

状态

组 织

说 明

29

20钢

铸态

低碳铸钢组织

白色网状、针状、块状组织为铁素体，黑色部分为珠光体

30

T8钢

退火脱碳

表层脱碳组织

表层脱碳后这亚共析钢，黑色为珠光体，白色为铁素体，心部为粗片状珠光体。

31

45钢

锻造后退火

带状组织

白色晶粒为铁素体，黑色条状为珠光体，呈明显的带状分布

32

铁基含油轴承

粉末冶金

珠光体+铁素体+含油孔

黑色指纹状为珠光体，少量白色块状为铁素体，分散的小黑点为疏松的含油孔
