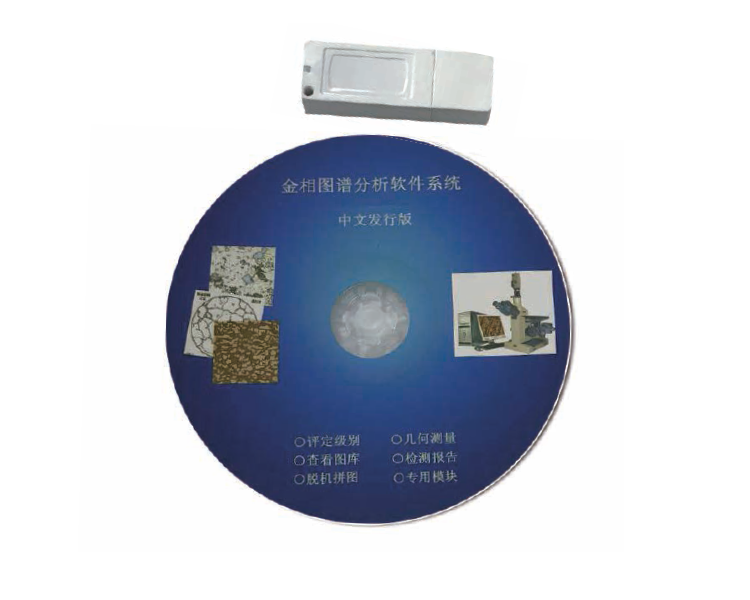

JX2021金相图像分析软件系统
JX2021金相图像分析软件系统
JX2021金相图像分析软件系统

类别:金相分析软件系统

JX2021金相图像分析软件系统包含了150个类别约700个常用子模块。
产品说明

JX2021金相图像分析软件系统包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别,满足行业检测要求。鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。


新的金相软件标准:---部分摘选

GB/T 6394-2017晶粒度测量评级(晶界提取,晶界重建、单相、双相、晶粒度测量、评级)

GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定

GB/T 7216-2009灰铸铁:石墨分布形状、石墨长度、珠光体数量、碳化物数量等

GB/T 9441-2009球墨铸铁:球化率、石墨大小、珠光体数量、碳化物数量等

GB/T 26656-2011蠕墨铸铁:石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等

GB/T 18254-2016高碳铬轴承钢金相检验

GB/T 13925-2010铸造高锰钢:未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别

JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件

QC/T 262-1999汽车渗碳齿轮金相检验:马氏体针长、碳化物、奥氏体评级、奥氏体含量

QC/T 502-1999汽车感应淬火零件金相检验

QC/T 553-2008汽车发动机铸造铝活塞 金相检验

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征

DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准

ISO 4499-2016硬质合金--显微结构的金相测定

ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程

ASTM E45-2013钢中夹杂物含量的评定方法

国标库包含了150个类别约700个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求


基本功能:

1、组织分析

正确选择材料的执行标准,通过金相显微镜的摄像系统,把试样金相组织图片捕获拍照,进入评定级别界面

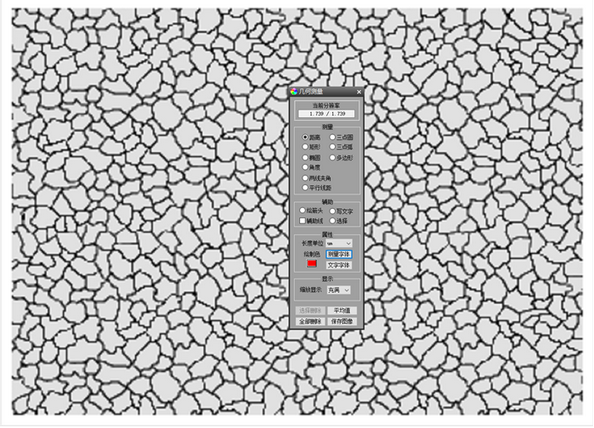

2、图像测量

软件提供了距离、矩形、点到圆心测量等多种测量工具,来满足用户的基本几何测量功能,得到相关测量数据。

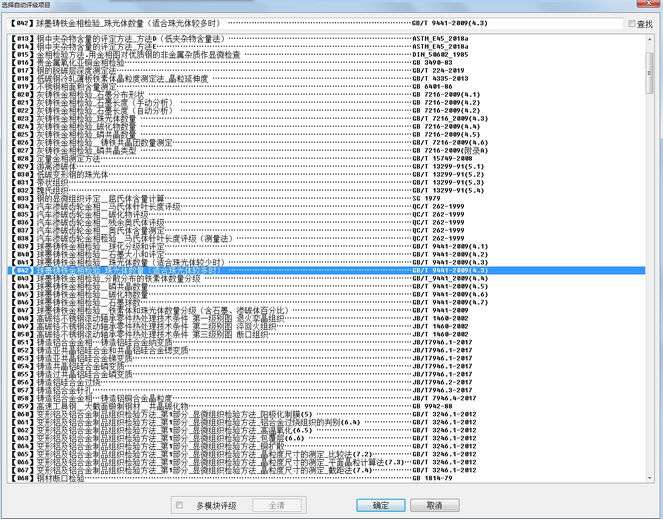

3、国标图库

软件提供了查看图库功能,为用户提供了最新的国家标准级别图库。

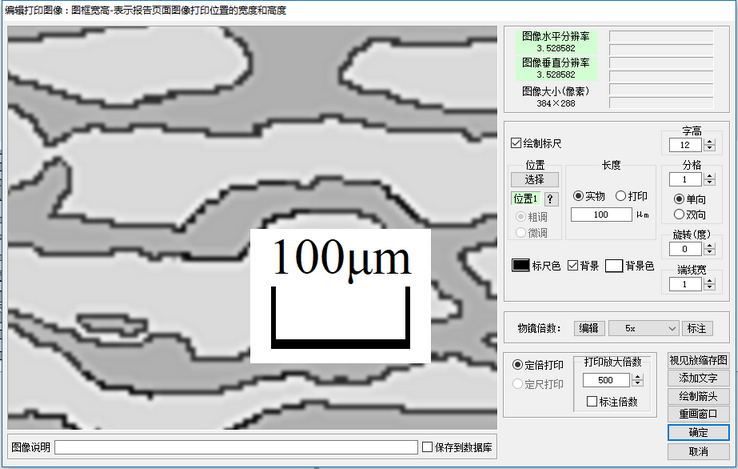

4、定倍打印

软件提供了定倍打印功能,用户可以根据实际打印倍数要求,实现图片的定倍打印。

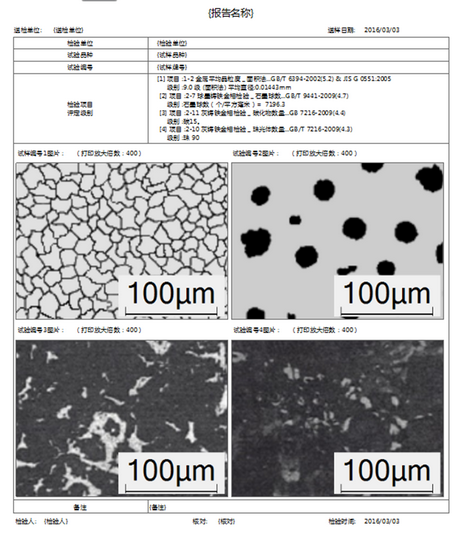

5、检验报告
